折腾搭载高通410的随身WiFi

Mitchell2022-08-062025-09-25

前言

前几天意外在B站看到一个视频，十块钱买的随身WiFi棒子，使用的SoC居然是和红米2 / 初代红米Note同款的高通骁龙410（MSM8916），且运行着Android 4.4系统，并且已经被大神破解，可以刷机。于是我直接买了一个来玩玩。

硬件配置

型号：椰贝标准版
- 外壳背部印字：UT6-21
- 主板丝印：UFI003_MB_V02
- 天线印字：UFI003_CN_CT(ZC)_V1.0
SoC：高通骁龙410（MSM8916）
- 4x ARM Cortex-A53 @ 1GHz（为OpenWrt / Debian下频率；Android下默认400MHz，最高可达533MHz）
内存：512MB LPDDR2 RAM
闪存：4GB EMMC ROM
接口：1x USB 2.0 Male，1x SIM，1x Reset Button
天线：4G LTE，2.4G WiFi，Bluetooth
- WiFi和热点不可同时启用，即无法作为WiFi中继

关于产品型号

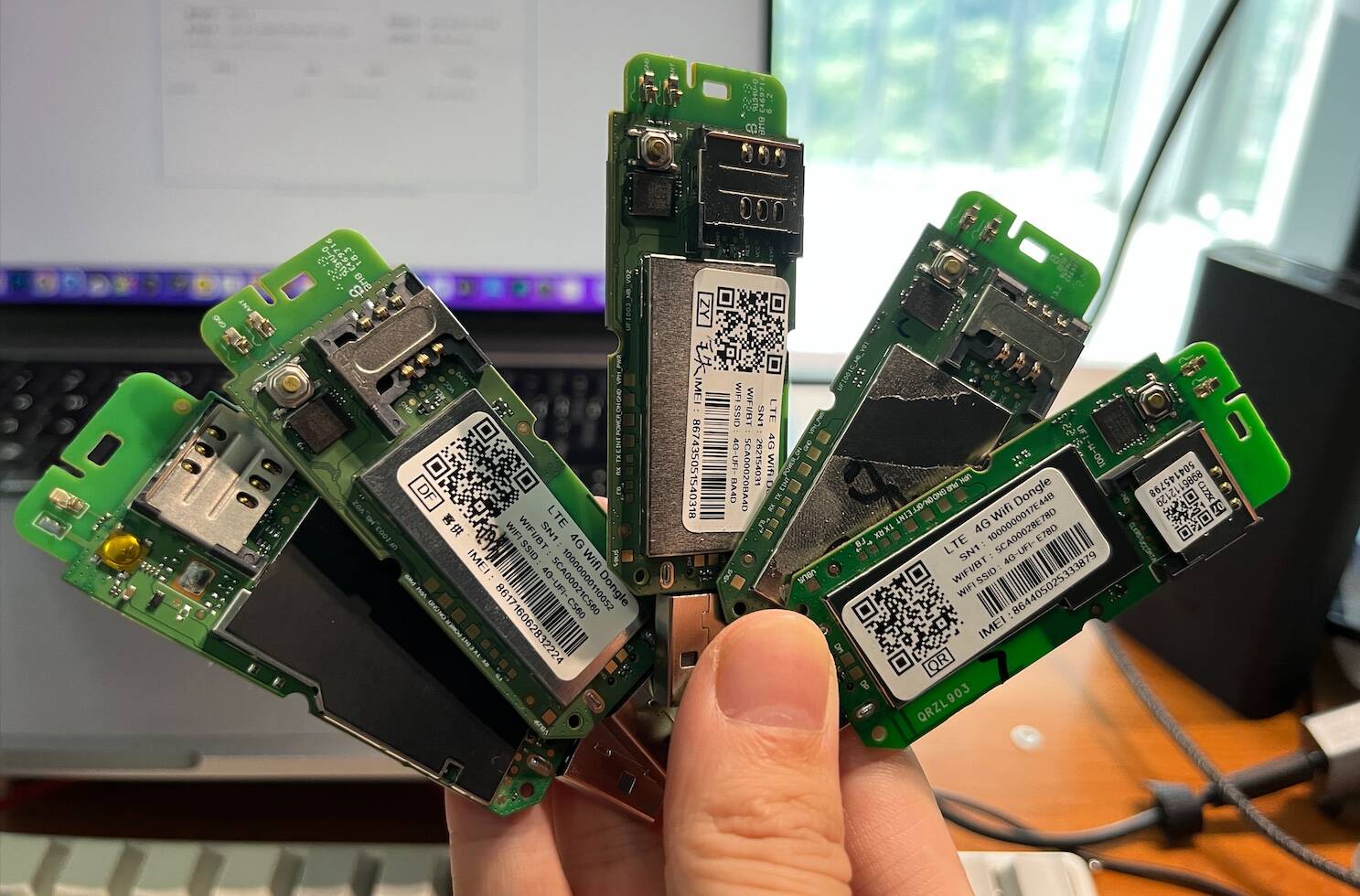

由于现在市场极其混乱，数十种不同型号和配置的随身WiFi混迹其中，且商家不会告诉你使用的处理器方案。经过广大网友的尝试，基本可以确定两个品牌最便宜的款式一定是高通骁龙410方案（且都是芷荷代工）：椰贝和先机。它们的区别是

椰贝基本都是UFI003板子，主板有一面没有信号屏蔽罩，有SIM卡槽，4GB EMMC ROM
先机目前是UFI001和UFI003混发，主板信号屏蔽罩完整
- UFI001型有SIM卡槽，8GB EMMC ROM
- UFI003型没有SIM卡槽，4GB EMMC ROM

推荐下载*酷安App，里面随身wifi*话题中不时会有开车，且几乎包含了本文几乎所有的知识来源

刷机方法

下载刷机工具前，确保关闭杀毒软件，否则可能将刷机工具中的部分文件当作病毒删除！

安装ADB工具

从Google.cn下载SDK Platform-Tools：SDK Platform Tools 版本说明 | Android Developers
解压，并将 platform-tools 文件夹放置于 C:\Users\你的用户名\AppData\Local\Android\Sdk\ 文件夹下

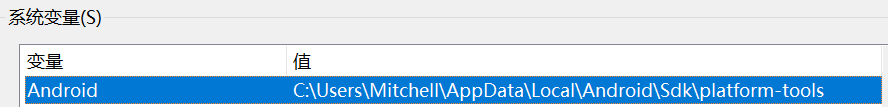

在控制面板 -> 系统属性 -> 环境变量中，新建系统变量，名称为 Android ，值为 C:\Users\你的用户名\AppData\Local\Android\Sdk\platform-tools
在用户变量 -> Path 中，新建 %Android%
在 cmd 中输入 adb 回车，能看到 Android Debug Bridge version 即成功

高通9008模式下备份和恢复

安装高通9008驱动

下载9008免签名驱动.zip (访问码:8ptl)
解压并安装

以9008模式连接电脑

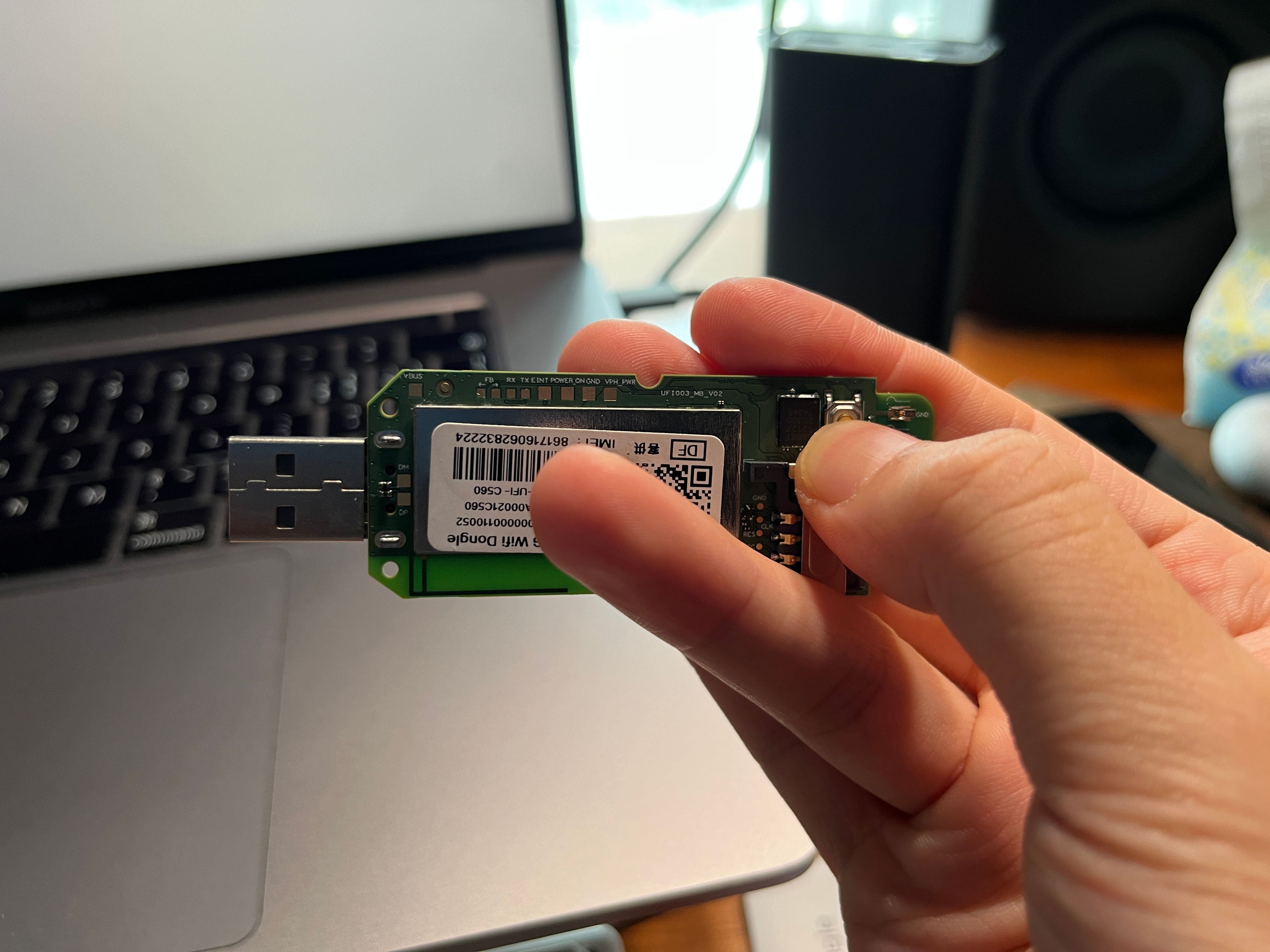

方法1：如图所示，按住主板上的恢复按钮的同时插入电脑，插入后松开按钮

方法2：若没有上图中的按钮，但插入电脑默认开启ADB设备的，可以通过ADB进入9008模式，cmd命令如下

#查看adb设备，List of devices attached下方有代码证明有adb设备插入
adb devices

#重启设备到9008模式
adb reboot edl

方法3：既没有恢复按钮，又没有默认开启ADB设备的，可尝试短接按钮处引脚的时候插入电脑

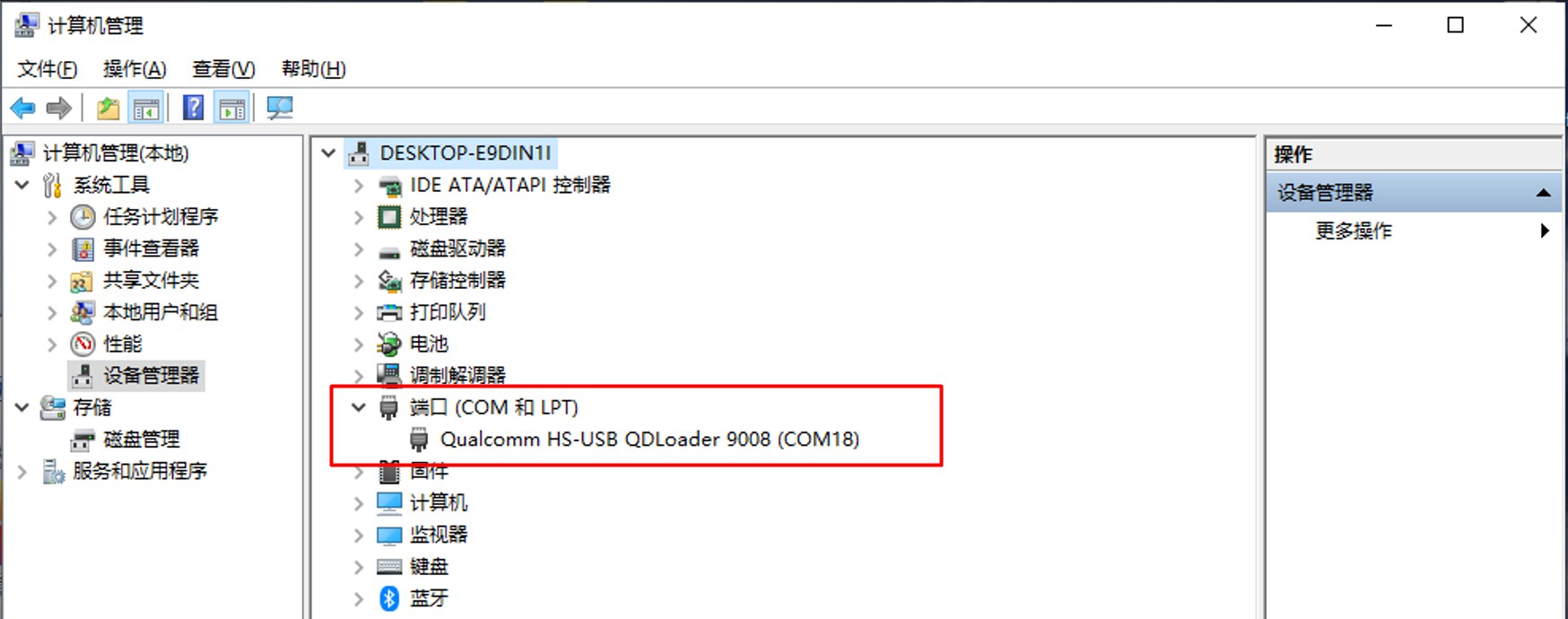

连接后，设备管理器的端口中将出现9008设备：

使用miko工具全盘备份

建议随身WiFi拿到手后首先全盘备份，如果后续刷成砖，可以靠出厂固件救砖

下载miko_service_tool_pro.zip (访问码:fd4x)
解压，并将文件夹其放置于 C:\Program Files (x86) 目录下

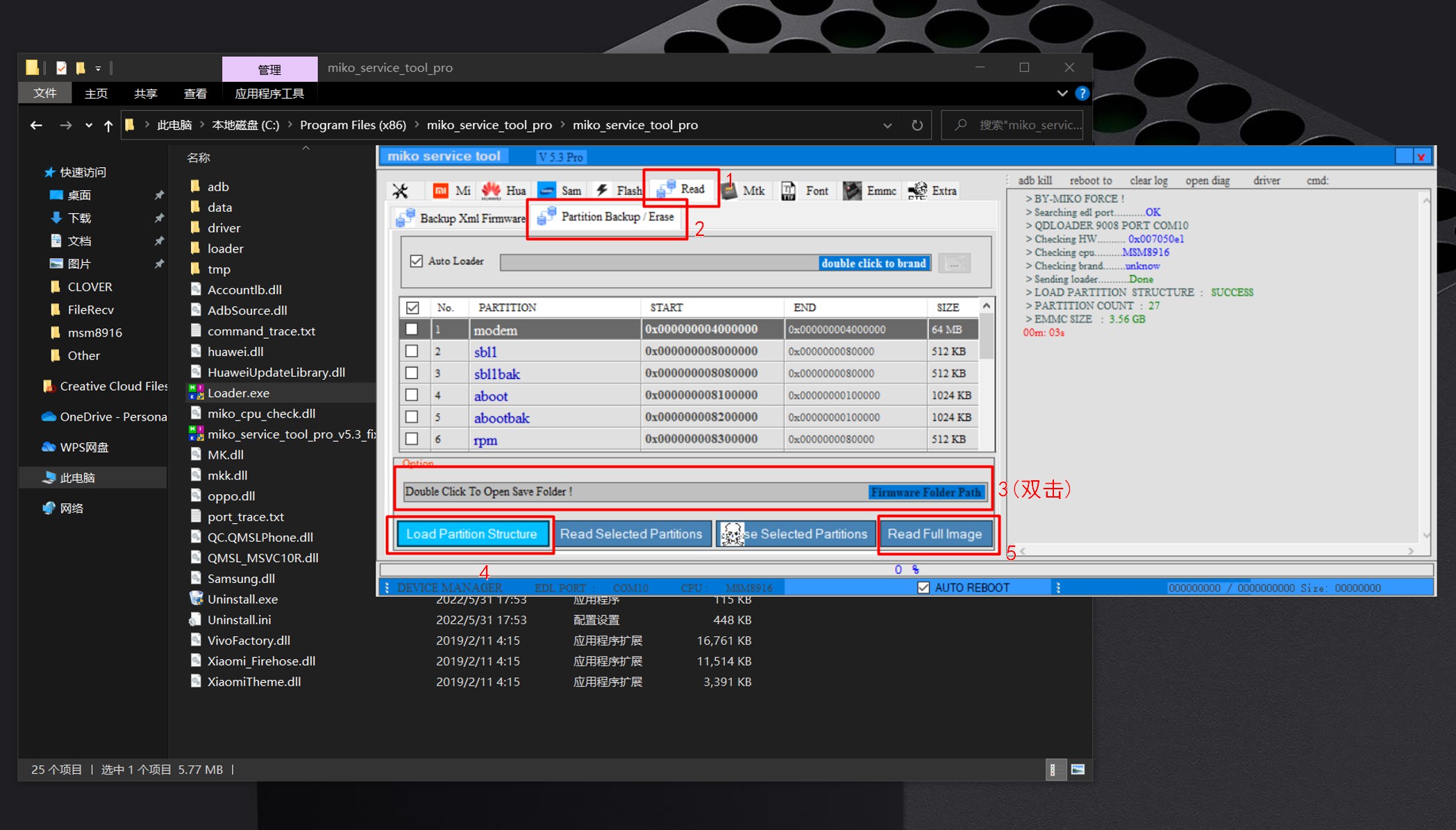

打开 Loader.exe
选择 Read -> Partition Backup/Erase
双击 “Double Click To Open Save Folder” 并选择保存位置
点击 “Load Partition Structure” 待右侧读取完分区信息后，点击 “Read Full Image”，并设置保存的备份bin文件名称

使用miko工具全盘恢复

打开 C:\Program Files (x86)\miko_service_tool_pro\miko_service_tool_pro 目录下的 Loader.exe
选择 Flash -> emmc block0 flasher
双击 “Double Click To Open EMMC DATA” 并选择之前备份的bin文件
点击 FLASH! 并开始刷机，进度到100%后，建议重新插拔一次随身WiFi

使用Qualcomm Premium Tool在9008模式下手动刷机

下载Qualcomm Premium Tool V2.4 cracked+WORKING KEYGEN.zip (访问码:8dui)
使用注册机破解：

a. 打开 CMD_KEYGEN_CRACKED_by_FACEBOOK.exe

b. 点击 Generate Key，生成key文件，随意起名

c. 打开 Qualcomm Premium Tool.exe

d. 点击help -> activate，选择刚刚保存的key文件，即可完成注册机破解
进入9008模式

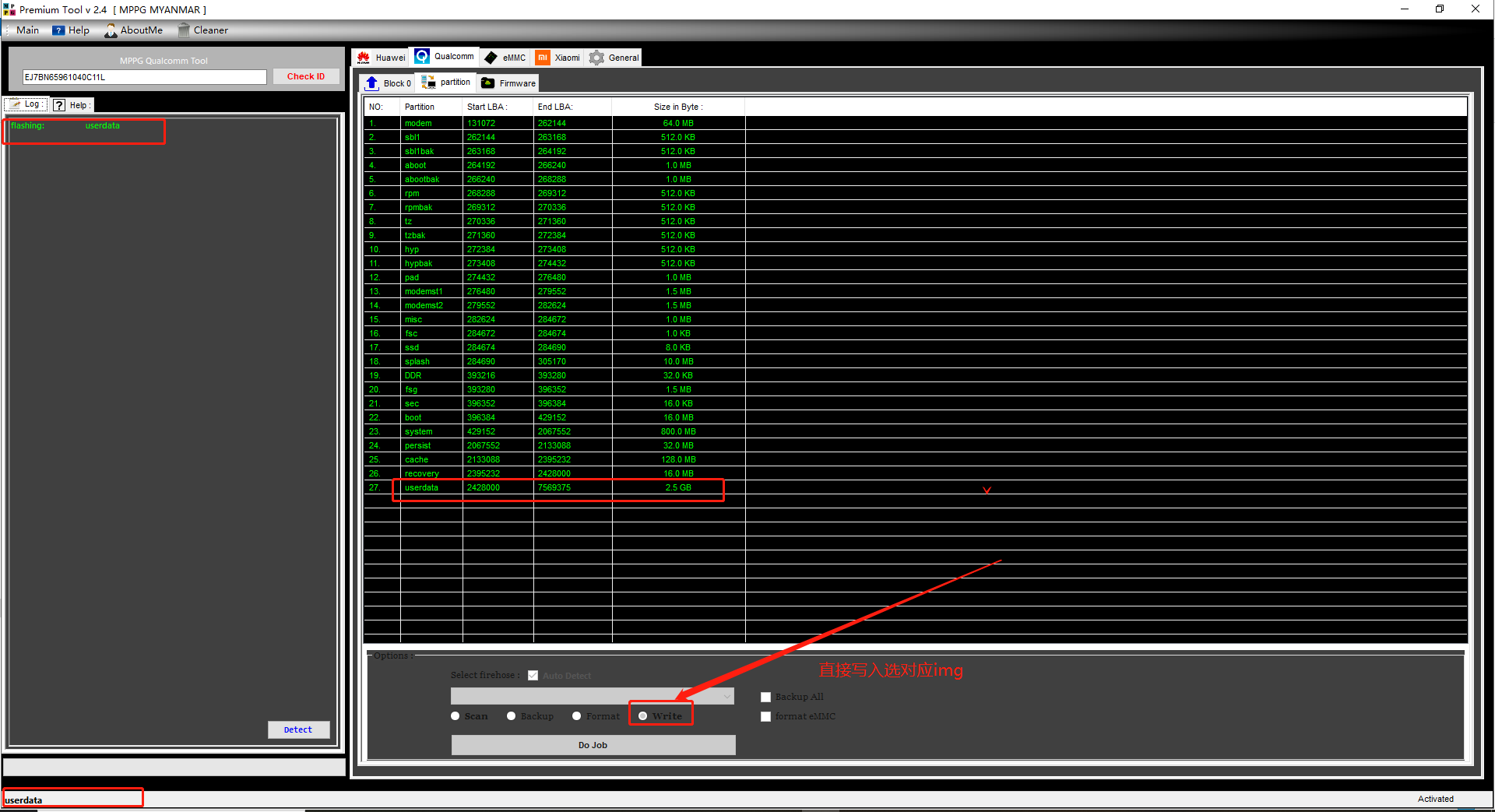

选择 Qualcomm -> partition 点击Scan扫描设备
选择write，再点击对应分区，然后Do Job，选择刷机包文件夹中对应的分区的img文件即可。重复此步骤，直到刷完刷机包文件夹中所有的img文件。

进入Fastboot模式

除9008模式下的备份与恢复外，其余所有系统的刷机都需要进入Fastboot模式（OpenWrt和Debian也自带并默认开启ADB）。使用ADB命令查找不到ADB设备的，请见本文的“疑难杂症”部分

在 cmd 中输入以下命令：

#查看adb设备，List of devices attached下方有代码证明有adb设备插入
adb devices

#重启设备到Fastboot模式
adb reboot bootloader

#查看fastboot设备
fastboot devices

改版Android 4.4

重启到 Fastboot 模式
下载并解压 MiFlash_x64.zip (访问码:cxb7)
下载并解压可一键刷入UFI003_root自动读卡.zip (访问码:3vry)
使用MiFlash_x64.exe一键刷机即可
刷机成功后，下载并解压ARDC.zip (访问码:cd8x)，用于投屏到电脑操作Android系统

该版本默认开机开启无线ADB和usb调试，锁定B1频段，带有magisk。WiFi ssid：4G-UFI-随机名，WiFi密码：1234567890。后台地址：192.168.100.1，后台密码：admin。

OpenWrt

下载并解压 UFI003_OpenWrt.zip (访问码:1bvr)
打开刷机包的文件夹，双击flash.bat，按任意键开始刷机。中途会多次自动暂停，观察设备管理器读取到 fastboot 设备后再按任意键继续刷机。
刷入时出现卡住的情况，可以关闭窗口，再重新插入随身 Wi-Fi，再重新打开 flash.bat
WiFi ssid：HandsomeMode_随机名，没有密码。后台地址为 192.168.1.1，用户名root，没有密码。
进入后台请查看网络 -> 接口 -> MODEM 处是否有IP地址，没有说明没有读到SIM卡，尝试重启MODEM接口、重启随身WiFi或重新刷机（我发现在刷机时插的哪个运营商的卡，就只能读到该运营商的卡，读不到别的运营商的，可能是普遍bug，我在寻找解决方法）

Debian

下载并解压 UFI003 Debian.zip (访问码:se2d)
打开刷机包的文件夹，双击flash.bat，按任意键开始刷机。中途会多次自动暂停，观察设备管理器读取到 fastboot 设备后再按任意键继续刷机。
刷入时出现卡住的情况，可以关闭窗口，再重新插入随身 Wi-Fi，再重新打开 flash.bat
检查设备管理器中是否已经安装RNDIS驱动，若没有请见本文的疑难杂症部分
打开 cmd，输入 ssh user@192.168.68.1 通过ssh连接设备
输入密码：1 （不显示，输完点击回车）
输入 sudo nmtui 可打开TUI窗口

后续详细操作请见OpenStick项目

硬件改造

改进散热

我在酷安App 上收集了别人改造散热的一些照片，基本上就是通过给外壳打孔、贴硅脂片、安装散热片和风扇（从USB口取电）的方法加强散热。同时还可以给SIM处的外壳切掉一部分，方便更换SIM卡。

外接扩展

酷安大佬@Zy143L设计了几套外接扩展的板子，将陆续发布于立创开源硬件平台：随身WIFI的USB拓展（Lite），SIM卡转接板

这里再放几张图片：

Lite：4x USB2.0，1x Type-C用于供电

Pro：1x TF卡，2x USB 2.0，1x RJ45百兆，1x Type-C用于供电

Ultra：1x TF卡，2x RJ45百兆，3x USB 2.0，1x Type-C用于供电

疑难杂症

若有其他问题，请在酷安App中随身WiFi话题中搜索或发帖询问，或者查看本文的参考资料

找不到ADB设备

确认ADB环境变量是否配置。确认随身WiFi插入电脑后，设备管理器最上面是否有Android Composite ADB Interface (Windows 7 下为“Android Composite USB Device”)，如果不是，更新设备，如果更新失败，改为USB Composite Device再尝试更新设备。
